Печатные платы (PCB) являются основой электронных соединений и являются жизненно важными компонентами практически всей современной электроники: от повседневных коммуникационных устройств и компьютеров до современных медицинских инструментов и интеллектуальных приборов. Чтобы соответствовать высоким стандартам современного производства, лазерные технологии стали важным инструментом высоко-прецизионной обработки печатных плат.
Обычные печатные платы можно разделить на три основные категории в зависимости от гибкости и структуры их подложки. Каждый тип по-разному взаимодействует с технологией лазерной обработки.

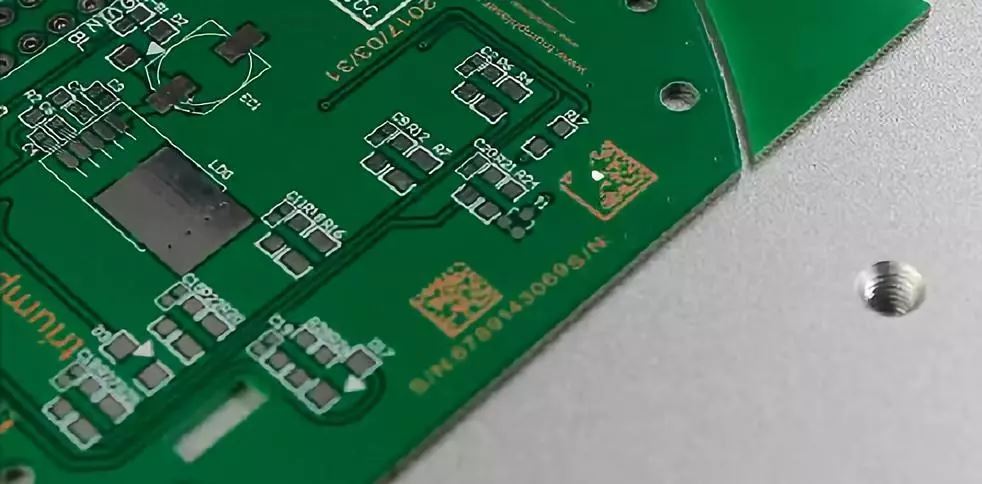

1. Жесткие печатные платы
Жесткие печатные платы представляют собой традиционный и наиболее широко используемый тип плат на рынке электроники. Они характеризуются высокой плотностью, высокой надежностью и превосходной проверяемостью, поэтому требуют точного отслеживания на протяжении всего жизненного цикла.
Применение лазера:Здесь широко распространены системы лазерной маркировки. Они гравируют постоянные серийные номера, даты производства, штрих-коды и QR-коды непосредственно на жесткие подложки, обеспечивая безупречный контроль качества и отслеживание без повреждения внутренних схем.
Машина лазерной маркировки QR-кода печатной платы для линии SMT
2. Гибкие печатные схемы (ГПК).
FPC предлагают высокую гибкость и надежность, идеально согласуясь с тенденциями миниатюризации и легкости в современных технологиях. В настоящее время доминирующие на рынках устройств среднего---высокого-класса FPC изготовлены из деликатных, тонких и очень термочувствительных-материалов.
Применение лазера:Машины для УФ-лазерной резки и маркировки являются предпочтительным выбором для FPC. Благодаря сверхвысокой-точности «холодной обработки» УФ-лазеры могут резать сложные профили и маркировать штрих-коды с минимальным термическим эффектом, полностью исключая риски деформации материала, обугливания или термического повреждения.
Высокоточный-станок для лазерной резки печатных плат
3. Жесткие-гибкие печатные платы
Жесткие-гибкие печатные платы сочетают в себе преимущества жестких и гибких подложек в одной схеме. Эта гибридная структура позволяет им вписываться в чрезвычайно узкие, сложные или неправильной формы пространства, что делает их идеальными для аэрокосмической, автомобильной и-высокотехнологичной портативной техники.
Применение лазера:Из-за сложности материала и различной толщины гибридных слоев используется специализированное лазерное оборудование. Эти лазеры выполняют как высокоточную-маркировку следов, так и сложную разделку досок (депанелизацию), обеспечивая чистый рез по различным границам материала без трещин под напряжением.
Основные преимущества лазерных технологий в производстве печатных плат
По сравнению с традиционными методами механического сверления, штамповки или фрезерования, применение передовых технологиймикро-точное микро-нано-лазерное оборудование для обработкипредложений по изготовлению печатных плат и FPC
- Повышенная эффективность и доходность:Высокоскоростная-автоматизация значительно повышает производительность, сохраняя при этом стабильное микрометрическое качество продукции.
- Сокращение затрат и труда:Бесконтактная природа лазеров сводит к минимуму отходы материала, устраняет затраты на износ инструмента и снижает зависимость от ручного труда, оптимизируя эксплуатационные расходы.
- Экологичная-безопасная эксплуатация:Лазерная обработка устраняет необходимость в химических травителях и смазочно-охлаждающих жидкостях, резко сокращая промышленное загрязнение, минимизируя площадь завода и повышая производительность экологически чистого производства.
Полную картину - маркировки, резки и обработки покрытия-пленкой на одной производственной линии - см.лазерная обработка при производстве печатных плат и FPC.
